Описание

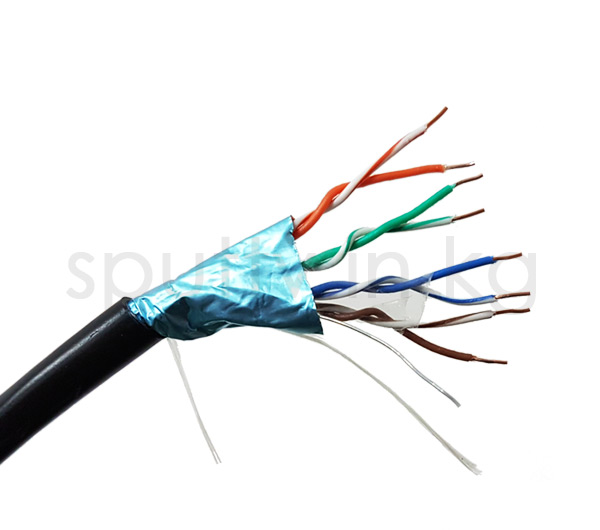

Кабель экранированный, с оболочкой из полиэтилена, предназначен как для внутренней, так и для внешней прокладки для работы в частотном диапазоне до 100 MHz. (Категория 5 и 5е по стандарту ИСО/МЭК 11801). Кабель FTP (foiled twisted pair) — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов.
Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.
Кабель состоит из 4 витых медных пар диаметром 0,52мм в оболочке из полиэтилена высокого давления, поверх которых наложена лента ПЭТФ, и внешняя оболочка из светостабилизированного полиэтилена.
Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
П - полиэтиленовая оболочка
Э - экран
5; 5 е - категория
Условия эксплуатации и монтажа
Монтаж кабеля производится при температуре не ниже -15°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.
Электрические характеристики
- Сопротивление жил, пересчитанное на 100 m длины кабеля и температуру 20°С, не более 9,6 Ом;
- Омическая асимметрия жил в рабочей паре на длине 100 m не более 3%.
|
FTP Кабель OUTDOOR
